數字卷繞排線控制系統
關鍵詞：
所屬分類：
產品描述
產品概述
本系統高度集成了高速精密伺服、無刷直流、步進電機驅動控制技術，同時引入高速橫移伺服導紗運動控制和在線恒張力閉環控制算法，已廣泛應用于精密卷繞的絡筒機、絞紗機、并紗機和空氣包覆機等紡紗卷繞設備的卷繞和橫移排線控制，實現高柔性化的數碼卷繞功能，提高了機器的卷繞性能和卷裝質量，是紗線卷繞設備最佳的選擇。
產品特性
1.可擴展工廠EPR管理系統，采用無線組網傳輸數據，實現多臺紗線卷繞設備聯網 、實時監控機臺運行信息、產量統計、提高企業生產效率
2.傳動方式，單錠單控，不同錠位可以采用不同紡紗工藝，易于使用和維護
3.采用電子齒輪和電子凸輪技術，實現高速精密卷繞和數碼分層卷繞排紗工藝，保證高速交叉卷繞成型時紗線的柔性，提高了紗線繞制效率與品質
4.卷繞比控制范圍： 2.00～12.00
5.滿筒卷裝直徑:280毫米
6.橫動排線的最大往復次數可達 1000 次/分鐘，即每分鐘 2000 次換向
7.在線卷繞張力開環或閉環控制可選，在線張力開環控制時，根據卷繞過程中張力值的變化進行補償實時調整卷繞電機速度;張力閉環時，通過高轉速超喂電機和高精度張力傳感器緊密配合，實現卷繞全過程的張力恒定，控制精度達到設定張力的±5%，來滿足卷繞要求。
8.通過設置紗筒工藝參數，可實現圓柱形、梯形和錐形紗筒等各種形狀紗線卷繞，卷繞長度、速度、卷繞比、往復動程長度、差動幅度、差動周期等參數均可在設備人機界面上進行自由編輯，通過系統CAN 總線通信傳送到指定站號的控制器
9.具備動程自動找零功能，無需外接零位傳感器
10.具備多種紗筒成型補償曲線，如消除硬邊的差微曲線和梯形紗筒側面補償曲線等
11.故障保護，多種措施，如報警異常、電機超速、硬件故障等
產品優點
1、精準張力：采用閉環控制自動補償，張力恒定
2、成型多樣性：電子伺服成型收邊，無機械限制
3、產量高：排線往復達1000 次/分鐘

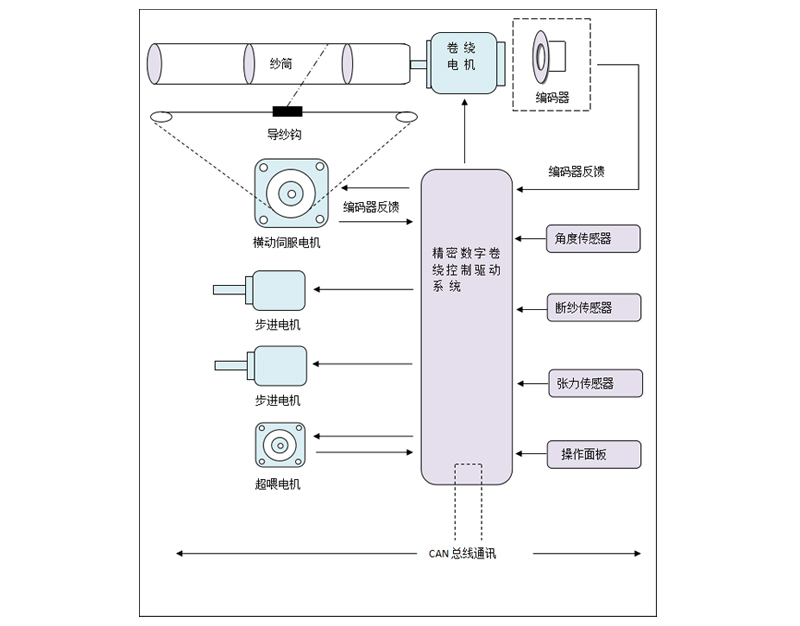

控制示意圖
相關產品
本系統高度集成高速無刷電機、步進電機驅動控制技術，同時引入電機閉環控制算法，機器傳動部分均采用電機獨立驅動且可無極調速，生產效率高，滿足各種紡紗成型要求，解決傳機器由皮帶傳動造成錠差大、噪音高、紗線品質低等問題。
電子秤屬于衡器的一種，利用胡克定律或力的杠桿平衡原理測定物體質量的工具。電子秤主要由承重系統(秤體)、傳力轉換系統(傳感器)和示值系統(數碼顯示)3部分組成。針對絡筒機行業設計的電子秤，實現對每一錠紗線的準確定量
本產品針對國內電子智能型鉤編機的空缺，將傳統機械式鉤編機的花鏈片箱換成了伺服電機，每軸由單個伺服電機單獨控制，花型文件儲存在控制系統中，理論上幾乎沒有緯數上限，并可以在電腦上使用軟件來進行花型制作打版。
本產品結合多年在紡機運動控制領域積累經驗，把無刷電機、步進電機、伺服電機控制技術融合成一整體，通過總線技術實現多電機聯動，滿足噴毛機工藝要求。
